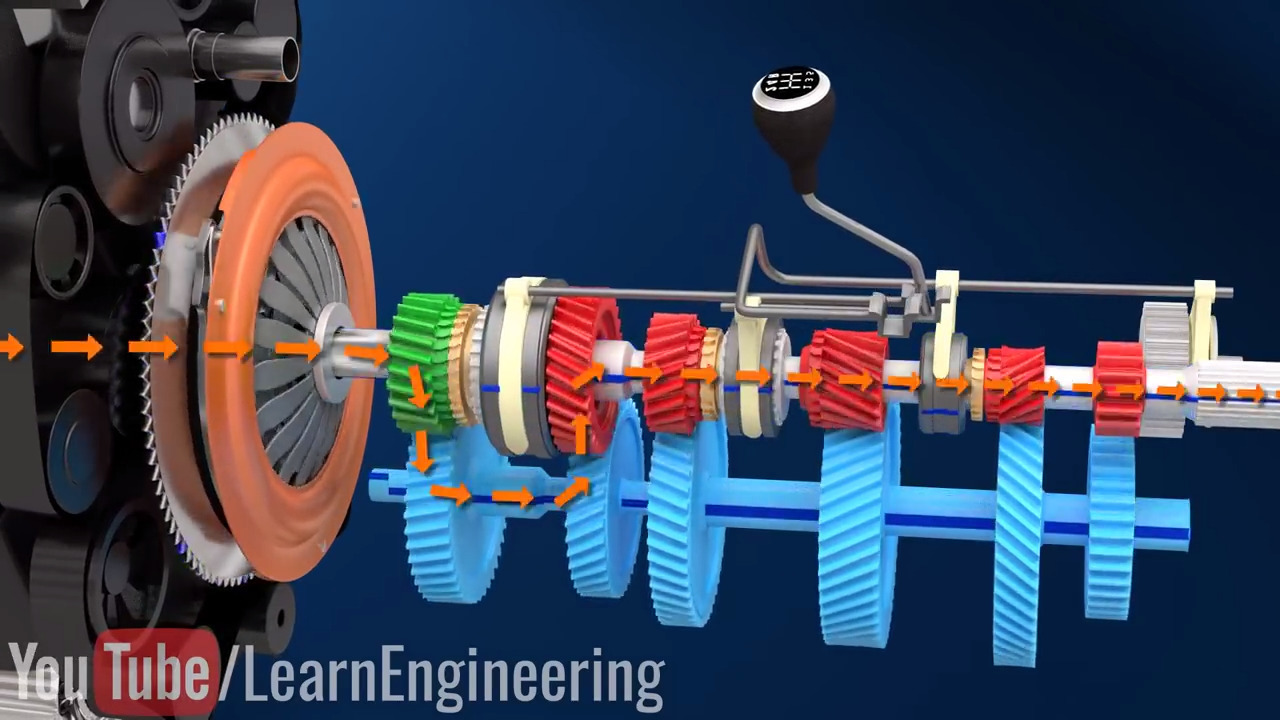

Animace vysvětluje, jak funguje spojka v autě s manuální převodovkou. YouTube/Learn Engineering
Nabídka
Vozy k pronájmu a leasingu
Nejoblíbenější hledání
Vozy k pronájmu a leasingu
Víte, jak funguje spojka? Parta "inženýrů" vám to perfektně předvede
Dominik Valášek
-
03. 01. 2018
Naše téma
Spousta z nás zná alespoň elementárně funkci spojky, potažmo převodového ústrojí u auta. Jenže jak se co pohybuje, co na co zabírá a jak fungují jednotlivé části? To už jsou věci, které mnoho z nás možná ani netuší. Naštěstí v době počítačových animací lze vyobrazit techniku tak, aby ji pochopil skutečně úplně každý.
Video na YouTube kanálu Learn Engineering je dost možná nejjasnější ilustrací toho, jak funguje spojka a převodovka v autě s ručním řazením. S animací auta samotného si hoši moc nevyhráli, ale o to větší pozornost věnovali všem důležitým vnitřním komponentům.
Proč je vlastně v autě převodovka, to asi netřeba dlouze vysvětlovat. Spalovací motor se vyznačuje jen omezenou silou v poměrně úzkém spektru otáček, ve kterém se musí během jízdy udržet. Právě k tomu slouží převodovka, která mění poměr otáčení kol a klikové hřídele.
Jelikož je ale každé přeřazení manuální převodovky relativně komplikovaný proces, je potřeba, aby z motoru přestal do převodovky proudit točivý moment. A krom toho je nutné se taky nějak rozjet. Přesně tady přichází ke slovu spojka.
Základní a nejdůležitější částí spojky je lamela opatřená adhezním materiálem. Tato lamela je propojena s hřídelí převodovky a sedí na setrvačníku motoru, který se zase otáčí s klikovou hřídelí.
Aby se ale kotouč lamely otáčel se setrvačníkem a přenášel tak sílu z motoru do převodovky, musí být k setrvačníku přitlačován. A k tomu pochopitelně slouží přítlačný talíř spojky. Ten se dělí na dvě části. Část vnější je pevná a napevno uchycená k setrvačníku, se kterým se točí. Část vnitřní je uložená na listových pružinách, které ji tlačí proti lamele.
Aby se mohla spojka rozepnout, přichází do hry membránová pružina, spojená s vnitřní částí přítlačného talíře. Vlastností membránové pružiny je, že pokud se pružina stiskne uprostřed – což obstarává ovládací páka – její vnější část vyleze na opačnou stranu a tím pádem odtáhne přítlačný talíř od lamely.
Ve videu jsou dále zmíněny i vinuté pružiny torzních kmitů, které jsou umístěné mezi středem a kotoučem spojkové lamely, aby tlumily kmity přenášené od motoru. Na samém konci animace je ještě vysvětleno, jak je možné pomocí popuštěné spojky „zabrzdit“ auto v kopci vyrovnáním sil působících na kola.
